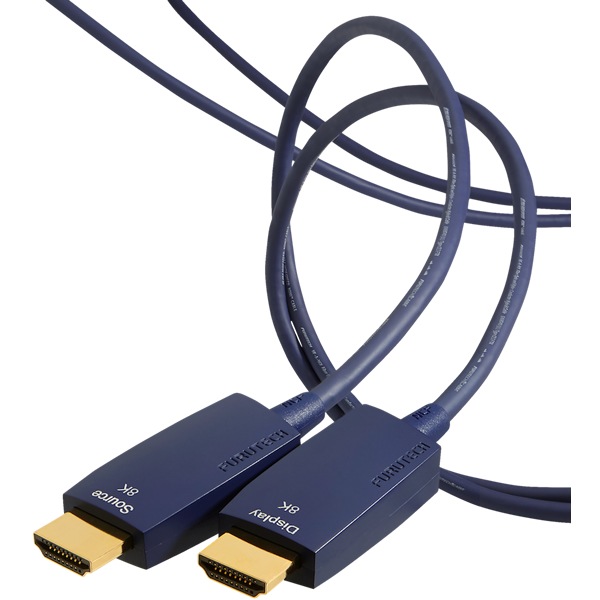

フルテック HF-A-NCF
ULTRA HIGH SPEED HDMI（TM) 光ケーブル
インフォメーション
光ファイバーとα-導体のハイブリッドケーブル（アクティブタイプ）
標準長: 1.5M / 3.0M / 5.0M / 7.5M / 10.0M / 15.0M / 20.0M
メーカー保証期間：1年
HDMI 8K V2.1認証ラベル： 超高速/Ultra High Speed HDMI（TM)Cable
（5.0M,7.5M,10.0M,15.0M,20.0M ）1.5M及び3.0Mは自社検証済
特徴
・ノイズに強い
プラグ内部には特殊光電変換チップを内蔵し、信号バランスを整えるとともに信号を増幅をする光伝送技術を用いた
光HDMIケーブルです。ノイズの影響を受けにくく、長距離でも信号の減衰がない光信号は、8Kコンテンツなど
大容量化する信号も安定して送ることができます。(電源不要のプラグアンドプレイで、すぐに使用可能です。)
・HF-A-NCF光ファイバーの特長
ケーブルの4本のグラスファイバーはOM3レーザー最適化グレードを採用。OM1およびOM2と比較して、
OM3は高速な伝送速度と広い帯域幅のため、最適化マルチモードファイバー設置が難しい環境や、複雑な配管
などの中でも容易に使用することができます。
※OM3の最大曲げ径は20mmになります。
※「OM」は光マルチモードの略称で、光モードは、ファイバレベルを示すマルチモードファイバの標準です。
※加工が難しい HF-A-NCF AOCケーブル（光ファイバーとα-導体のハイブリッドケーブル）ISO 7 （クラス10,000）
ダストフリー専用工場において、ミクロ単位の精密さで生産されています。
・対応帯域幅
優越的な48Gbps（ギガビット／秒）の帯域幅で、フルスピードと色数でULTRA HIGH SPEED HDMI（TM) CABLE
8K/60pを実現。
・対応信号仕様
8K/60p/48Gbps、4K/120p/32.08Gbps、HDCP1.4/2.2/2.3、eARC/ARC、HDR10/HDR10+、VRR/60Hz~240Hz
(Refresh rate) 、DSC、QMS、QFT、ALLM対応。
・アルミ合金プラグ+ 厚肉金メッキコネクタ
プラグ部のカバーには質感の高い亜鉛調合のアルミ合金を採用し振動による影響を抑えます。HDMI A タイプ端子の
金属部α-処理により導電性が向上し信号伝送ロスが極めて少なく安定性も大幅にアップしました。接点部は弱磁気性
の厚肉金メッキ処理を施し更に画質の向上と長期的な信頼性を確保します。
・静電気と電磁波防止二重アルミ箔シールド
クロストークやノイズに対してより厳しい仕様を規定しています。そのため、各撚り対線にそれぞれ静電気と
電磁波防止のアルミ箔シールドを施しました。
・耐引張
ケブラー合成繊維（Kevlar Synthetic Fiber）採用 。
引張抵抗を高めるため、ケーブル内部にケブラー合成繊維線を加えました。
・制振シース
シースにはUL/CL3の耐燃性テストをクリア、またRoHS指令適合の振動の影響を軽減させる特殊な柔軟性PVCを
採用。内部の共振を防止し、高性能な制振効果を発揮します。
・軽量化
ケーブルの太さは、直径約4.7mmと従来の一般的なHDMIケーブルと比べ、細く、軽量化を実現しました。
仕様
・導体: α （アルファ）導体はα-プロセス処理（−196℃での超低温処理＆特殊電磁界処理）を行ったものです。
・絶縁: 特殊な高密度ポリエチレン(24AWGα(Alpha)μ-OFC導体)、光ファイバーの絶縁は特殊なLSZH、
他のα(Alpha)μ-OFC導体の絶縁は特殊な発泡ポリエチレン+SKIN
・シールド1: 導電性アルミ箔シールド（静電気と電磁波防止）
・シールド2: 導電性アルミ箔シールド（EMI,FFI,RF防止）
・シース: RoHS指令適合の特殊な柔軟性UL/CL3 PVC
※1.5mと3.0mのケーブル性能は弊社検証によるものです。
※5.0M/7.5M/10M/15M/20M はATC 8K V2.1承認テストに合格し認可を得ています。
※主要金属パーツにはFURUTECH α（Alpha）プロセス処理（−196℃での超低温処理＆特殊電磁界処理）を施しています。
※NCFおよびロゴは、日本国およびその他の国におけるフルテック株式会社の登録商標または商標です。
